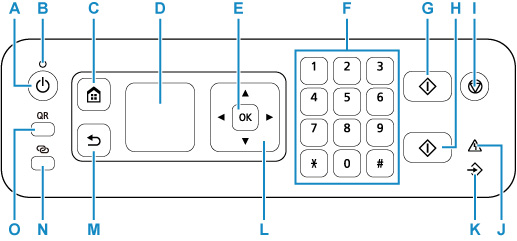

Radna ploča

A: Gumb UKLJUČENO (ON)

Uključuje ili isključuje napajanje. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.

• Uključivanje i isključivanje pisača

B: Žaruljica UKLJUČENO (ON)

Svijetli nakon treperenja ako je napajanje uključeno.

C: Gumb POČETNA (HOME)

Upotrebljava se za prikaz zaslona POČETNA.

• LCD i radna ploča

D: LCD (zaslon od tekućih kristala)

Prikazuje poruke, stavke izbornika i radni status.

• LCD i radna ploča

E: Gumb U redu (OK)

Finalizira odabir stavki. Koristi i za otklanjanje pogrešaka.

F: Brojevni gumbi

Služe za unos brojčanih vrijednosti, primjerice, broja kopija, kao i brojeva te znakova faksa/telefona.

G: Gumb Crna (Black)

Pokreće crno-bijelo kopiranje, skeniranje, faksiranje itd.

H: Gumb Boja (Color)

Pokreće kopiranje, skeniranje, faksiranje itd. u boji.

I: Gumb Zaustavi (Stop)

Otkazuje rad u tijeku zadatka ispisa, kopiranja, skeniranja ili slanja/primanja faksa.

J: Žaruljica Alarm

Svijetli ili treperi ako dođe do pogreške.

K: Žaruljica FAX memorija (FAX Memory)

Uključuje se ako postoje primljeni ili neposlani dokumenti pohranjeni u memoriji pisača.

L: Gumbi

Upotrebljava se za odabir izbornika ili postavljanje stavke. Ti gumbi koriste se i za unos znakova.

M: Gumb Natrag (Back)

Povratak na prethodni zaslon.

N: Gumb Bežično povezivanje (Wireless connect)

Ako gumb držite pritisnutim, on će zasvijetliti. Pisač potom prelazi u stanje čekanja radi jednostavnijeg povezivanja s računalom i pametnim telefonom.

• Jednostavno bežično povezivanje

O: Gumb QR

Ako pritisnete gumb QR dok je osvijetljen, prikazat će se QR kod. Tako možete dobiti pristup priručniku Priručnik na mreži u kojem su opisane operativne funkcije.

Trošak povezivanja s internetom snosi kupac. Ovisno o pametnom telefonu ili tabletu, možda nećete moći skenirati QR kod.
